收藏：详细的胸部X线解剖，最基础最实用
来源：新乡医学影像
两肺含有空气，因而可与周围组织及器官形成鲜明的自然对比，胸部x线平片为诊断提供了极为有利的条件。由于胸部x线影像是胸腔内、外各种组织和器官重叠的复合影像，同时常常存在解剖变异等因素，因此掌 握正常x线解剖是识别和分析胸部病变的基础。
一、胸廓

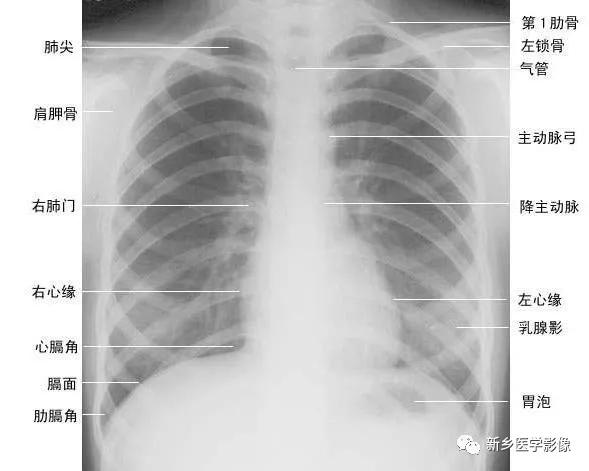

正常胸廓由软组织与骨骼组成，两侧对称（如下图）。
（一）软组织
1、胸锁乳突肌及锁骨上皮肤皱褶 胸锁乳突肌起自胸骨柄及锁骨内端，向后上方斜行，止于乳突，在两肺尖内侧形成外缘锐利且较均匀的致密阴影。在胸骨头和锁骨头及锁骨之间形成一个小三角间隙，叫锁骨上窝或胸锁乳突肌间隙。当颈部偏斜时，两侧胸锁乳乳突肌阴影可不对称，勿误为肺尖部病变。锁骨上皮肤皱褶为与锁骨上缘平行的薄层软组织影，其厚度为3～5mm，内侧与胸锁乳突肌阴影相连，略成直角，系锁骨上皮肤及皮下组织的投影。
2、胸大肌起于锁骨的外侧分，胸骨和第1~6肋软骨，肌束行向外上方，至于肱骨大结节嵴。在肌肉发达的男性，于两肺中部的外侧形成扇形均匀致密影，下缘锐利呈斜行曲线，自肺野伸向腋部，与腋前皮肤皱褶相延续。
3、乳房及乳头 女性乳房于两下肺野形成半圆形的密度增高影，其下缘清楚，并向外与腋部皮肤连续，上缘不清，且密度自下而上逐渐变淡以至消失，其位置随年龄的增长而下垂，一般两侧对称。乳头在两下肺野相当于第5前肋间处形成边缘清楚的小圆形致密阴影，乳房越薄，乳头影境界越清晰，其特点亦为左右对称。青春期乳头呈半球状，约在第2~6肋之间。妊娠期乳腺可明显增大，至哺乳期结束后，乳房逐渐缩小，失去弹性而下垂，到老年期，乳房逐渐萎缩。
（二）骨骼
胸廓前有胸骨、锁骨，后有胸椎、肩胛骨，肋骨则围绕其间。
1、肋骨共12对，每根肋骨分为前肋、腋段和后肋三段：同一肋骨前后段的位置不同，一般第6前肋与第10后肋等高。前段扁薄，密度略低，自外上向内下倾斜走行并形成肋弓；后段圆厚，密度略高。呈水平状向外下走行；在无变异的情况下，两侧肋骨的位置及肋间隙的宽度基本对称，故肋骨及肋间隙常被用作胸部病变的定位标志。第1~10肋骨前端有肋软骨与胸骨连接，因肋软骨未钙化时不显影，故肋骨前端多呈游离状。25岁以后第1对肋软骨首先钙化，其他肋软骨随年龄增长，自下而上逐条钙化。第一肋骨常常显示不规则钙化区，尤其是中年以后。下部诸类也显示局限性的钙化，即使在成年人也是这样。在女性的软骨钙化常常示不规则的，造成斑点状形态。而在男性钙化可以局限于软骨之上下缘，造成线样阴影。有时下肋部肋软骨的钙化极为广泛，造成下肺野内带不规则的斑点状致密影。肋骨有很多种先天变异（下图），常见的有以下几种：

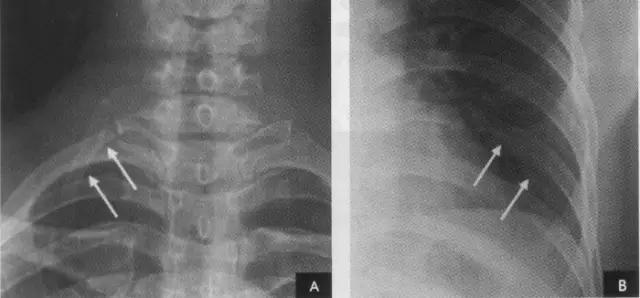

(1)颈肋自第7颈椎处发出，可发生于一侧或两侧，较第1对肋骨小，并往往较直而不呈弧形。有时第1对肋骨发育不完全，形态与颈肋相似，但根据第7颈椎的两侧横突向下倾斜，而第1胸椎的两贸横突向上倾斜的特征，可协助判断肋骨的起源：
(2)叉状肋为最常见的肋骨变异。多发生在第3、4肋骨，表现为肋骨前端呈叉状，亦可同时伴有增宽或缩短变形；或一支膨大另一支短小；或在肋骨上仅见一骨性突起；或在分叉的前端呈环状畸形。
(3)肋骨联合常见于第5、6肋骨后段近脊柱旁，相邻肋骨间有骨性联（又称骨桥），肋间隙变窄。
(4)肋骨缺如或发育不全。
在常规前位x胸片上，肋骨特别是其后部非常分明，第一肋骨的前端宽大恰好位于锁骨水平之下，由此可以识别，也可以借助和他构成关节的第一胸椎至关系来识别。第一胸椎和第七颈椎的鉴别可由他们的横突方向来判断，前者横突下上，向外倾斜，而后者横突指向下外方。这种鉴别对于有颈肋者颇有价值，因为有时颈肋很长与第一肋骨极为相似。
2、肩胛骨在标准后前位胸片上，应投影于肺野之外，如两肩向前旋转不够或于前后位，尤其是卧位投照时，胛骨影可呈带状重叠于中上肺野的外侧部。
3、锁骨 在标准后前位胸片上，两侧锁骨内端亏蝇骨柄形成胸锁关节，该关节到中线的距离应相等：两侧锁骨外端与肩峰形成肩锁关节。
4、胸骨 在标准后前位胸片上，大部分胸骨与纵隔阴影重叠，仅胸骨柄两侧外上缘可突出于纵隔影之外，投照位置略有偏斜时尤为常见，其在侧位和斜位片上可全貌显示。
5、胸椎在标准后前位胸片上，胸椎位于纵隔阴影内，透过气管影可清晰显示第1～4胸椎，而心脏后方的胸椎仅隐约可见。
二、胸 膜
胸膜为菲薄的浆液膜，分壁层和脏层。壁胸膜贴附于胸壁内、膈上和纵隔的两侧面，按其所在部位分别命名为肋胸膜、膈胸膜和纵隔胸膜。脏胸膜包绕于肺的表面，并深入肺叶之间，形成叶间裂。叶间裂包括两层脏胸膜，分别包绕于相邻两个肺叶的表面，称叶间胸膜。右肺有两个叶间裂，即斜裂和横裂（水平裂），左肺只有一个叶间裂，即斜裂。壁胸膜和脏胸膜之间有潜在的密闭腔隙称胸膜腔，胸膜腔内为负压，使肺呈膨胀状态；胸膜腔内有少量浆液，在呼吸时起滑润作用，该体液是由壁胸膜分泌，脏胸膜吸收，经常保持一定数量，仔细观察，正常人也能见到。
某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
由于胸膜极为菲薄，x线检查时一般不能看到，只有在胸膜转折处，且x线与其走行方向平行时，才能在x线片上显示。以下几处正常胸膜可以显影：
（一）肺尖部胸膜转折（第1、2肋骨伴随阴影）在正位胸片上，于肺尖部沿第1、2肋骨的下缘可见1～2mm宽的线条状阴影，边缘光滑，称为伴随阴影。
系胸膜在肺尖部的转折处以及胸膜外的一些组织的投影。
（二）叶间胸膜转折（叶间裂）
1、斜裂 一般在正位片上不能显示．在侧位片上表现为自后上斜向前下的线条状阴影：右德斜裂的后端起始于第4、5胸椎水平，斜向前下方走行，止于膈面距前缘2～3cm处，与膈顶部的水平面约成50°角；左侧斜裂后端起始点较右侧稍高，在第3～4后肋端水平，因而其倾斜度也较右饲稍大，前下端达肺的前下角处，与膈顶水平面约成60°角。叶间胸膜面通常略有弯曲，斜裂上半部稍斜向外，下半部稍斜向内，故在侧位片上可成s形。
2、横裂又称水平裂，约70%的人正、撼位胸片均可显影。在正位片上表现为右中肺野横行细线状阴影，从第6肋腋部水平自外向内延伸．并止于肺门外lcm处。可向上或向下倾斜10：左右或略成曲线；在侧位片上，横裂起白斜裂中部，向前呈水平方向走行达前胸壁。其位置的改变可作为判断肺体积变化的标志(如上图)。
某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
三、肺
（一）肺野
纵隔两旁含气的肺在胸片上所显示的透明区域称肺野，其透明度随呼吸而改变，深吸气时肺内含气量增多，透明度增高，呼气时则相反。

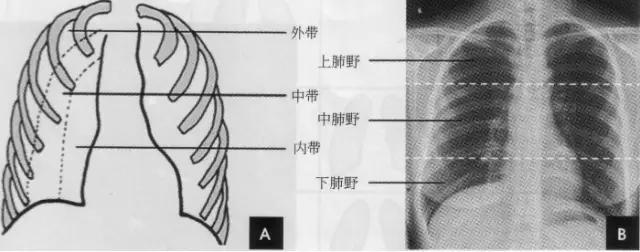

为便于指明病变的部位，通常人为地将一侧肺野纵向分为三等分，即内、中、外带。又分别在两侧第2、4肋骨前端下缘划一水平线，将肺野横向分为上、中、下三个肺野。一般将第1肋圈外缘以内部分称为肺尖区，将锁骨以下至第2肋圈外缘以内部分称为锁骨下区，将最下肺靠近膈面的部分称为肺基底部(如上图)。 （二）肺叶
在胸片上不能显示各肺叶的界限，但可通过正侧位胸片上显影的叶间胸膜推断肺叶的解剖范围。右肺分为上、中、下三叶；左肺分为上、下二叶(如上图)。
1、右肺上叶正位胸片上，在横裂以上的肺野大部分属于右肺上叶，仅后方下部和下叶的上部相重叠：右侧位胸片上右肺位于横裂上方、斜裂前方：
2、右肺中叶在正位片上，中叶在横裂以下，内邻右心缘，下接右膈顶，占据心膈角，外缘界限不清，不占据右肋瞒角。右侧位片上中叶在前下部，位于横裂下方和斜裂下部的前方，呈尖朝肺门的三角形。
3、右肺下叶 在正位片上，上部与右上叶重叠，下部与中叶重叠。右下叶上部投影到横裂上方，下缘接触右膈，占据右肋膈角，并与心脏右缘邻接。右侧位片上，右下叶位于斜裂后方，呈尖朝上的犬三角形。
4、左肺上叶 左肺上叶的范围和形状大致相当于右肺上叶和中叶所占据的肺野。
5、左肺下叶左肺下叶相当于右肺下叶所占据的肺野。除上述肺的分叶外，还可有先天变异而出现额外肺叶，称为肺副叶。副叶由肺叶间裂伸入肺叶内所形成。常见有下列4个：

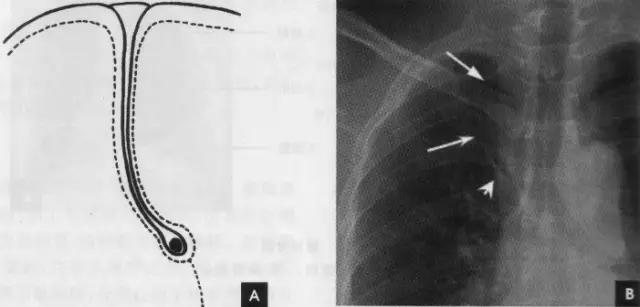

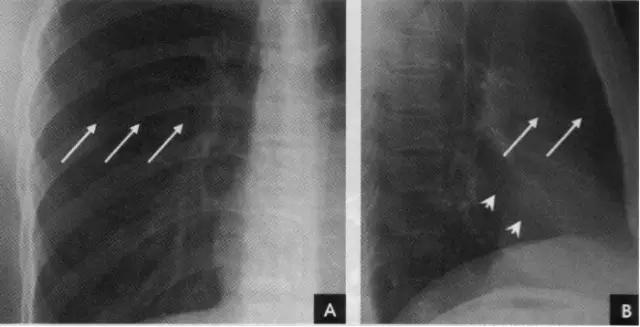

（1）奇叶系因奇静脉位置异常所致，发生率约为0.5%。胚胎发育早期，奇静脉跨于右肺尖，在肺曩上发育时，奇静脉应下移至肺尖内侧，最后固定于右侧纵隔内肺根上方。若这种滑移动作受阻，奇静脉即嵌入右肺上叶肺尖部，壁胸膜和脏胸膜也随之陷入，所以奇副裂由四层胸膜所组成，即两壁胸膜和脏胸膜，被奇静脉分隔的右肺上叶内侧部分称为奇叶。后前位胸片上，奇副裂呈细线状影，由右肺尖部向内、下走行至肺门上方，终端呈一倒置的逗点状，是奇静脉断面的垂直投影（如下图）：
(2)下副叶（心后叶）系下副裂自膈内侧部向下叶基底部伸入，把内侧基底段分隔成为独立的肺叶所致，发生率为6%～10%。两侧均可发生，以右侧多见。后前位胸片上，下副裂呈细线状影由膈面内侧向上、向肺门方向斜行，其长度随副叶伸入的程度而不同，下副裂的内侧部即为下副叶。
(3)后副叶在下叶背段下缘的后副裂呈水平方向伸人，把背段分隔为单独的肺叶，多见于右侧。其易在侧位胸片上显示，表现为一横行细线状影，与横裂约在同一平面；在后前位胸片上偶尔也能显示。
(4)左中副叶是左横副裂把舌叶与上叶其他部分分隔成为单独的肺叶，相当于右肺中叶。
（三）肺段

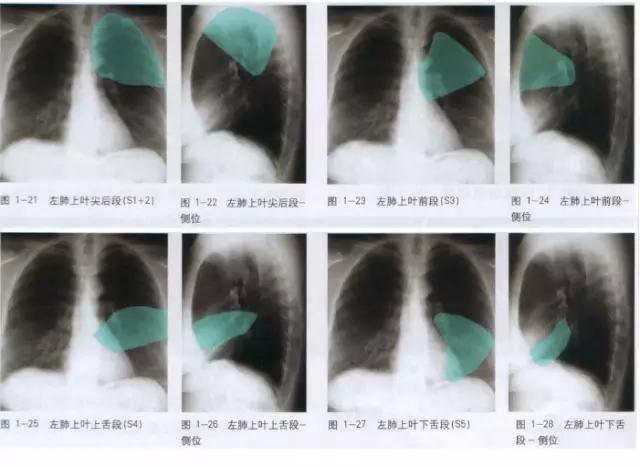

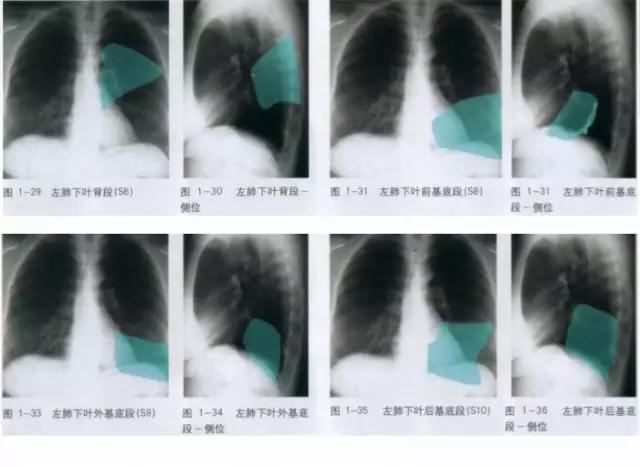

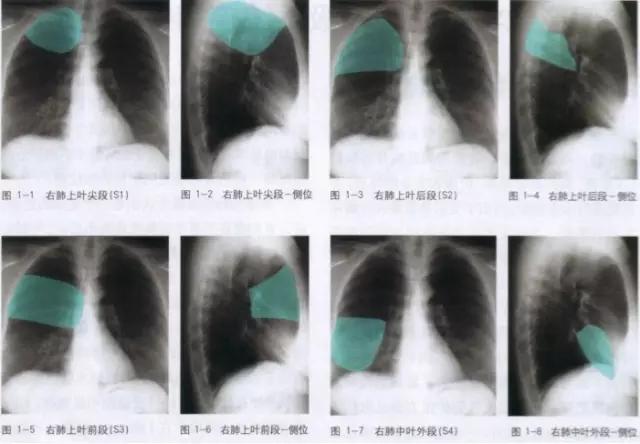

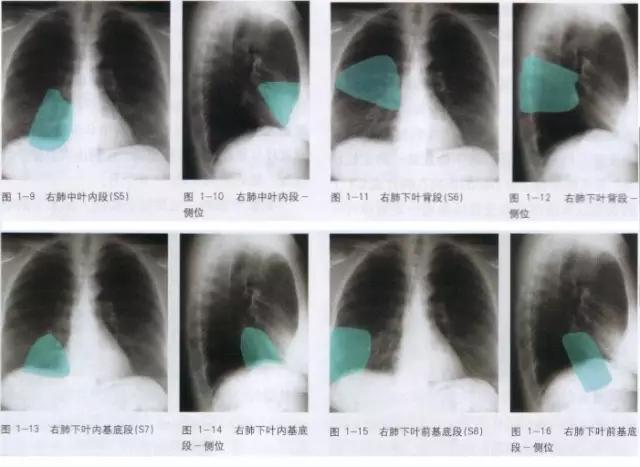

每个脯叶由2～5个肺段组成，各有单独的支气管。一般右肺分为10个肺段，左肺分为8个肺段。肺段多呈楔形，尖端指向肺门，基底指向肺的外围(图7-8、7-9)。正常情况下，x线平片不能显示肺段的界限，只有当肺段发生病变（如实变或不张）时，才能从相邻肺段对比下识别出来。
（四）肺小叶
肺段由许多肺小叶组成，其直径为1～2cm。每个肺小叶支气管分出
3～5支终末细支气管，每支终末细支气管支配小叶的一部分称为腺泡（即呼吸小叶），其直径约6mm。终末细支气管在腺泡内继续分出1、2、3级呼吸细支气管，以后再分为筛泡小管、肺泡囊，最后为肺泡，肺泡壁上有肺泡与呼吸支气管之间的通道（lambert孔）和肺泡之间的通道(kohn孔)。从呼吸性细支气管开始至肺泡．属于肺换气部分，其近侧的支气管都属于通气部分。（如下图）
小叶肺动脉伴随其进入肺小叶，小叶周围有疏松的结缔组织与其他小叶分隔，称为小叶间隔，其中有小叶肺静脉和淋巴管。正常胸片上。不能显示肺小叶和腺泡的轮廓。单个腺泡的直径4～7mm，当一个腺泡充满造影剂、渗出液、漏出液或肉芽组织等后，其在胸片上表现为类圆形结节状致密影，其形态如花瓣状，称为“腺泡结节”，是x线片土能识别的最小肺实质单位，因而可视其为肺实质的基本解剖单位。
（五）肺实质与肺间质
肺组织由肺实质与肺间质组成。肺实质为肺部具有气体交换功能的含气间隙及结构，包括缔泡与肺泡壁；肺间质是支气管和血管周围、肺泡间隔及脏胸膜下由结缔组织所组成的支架和间隙。
（六）肺门
x线肺门指肺动脉、肺叶动脉、肺段动脉、伴行支气管以及肺静脉构成。

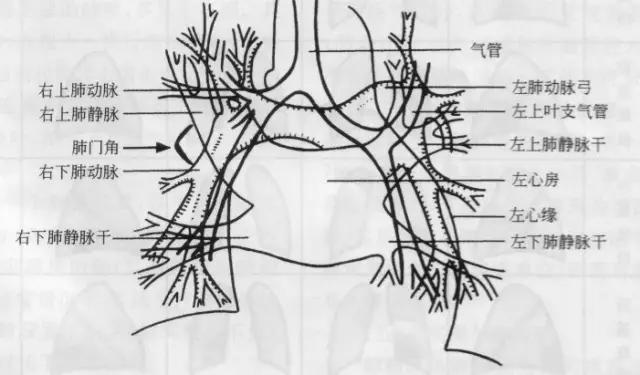

1、正位肺门影后前位胸片上，肺门位于两肺中野内带第2～4前肋间处，通常左侧肺门比右侧高1～2cm，两肺门的大小和密度大致相等。
(1)右肺门可分为上、下两部。上部约占113，由上肺静脉、上肺动脉及下肺动脉后回归支构成。上肺静脉下后干构成右上肺门的外缘；右肺门下部
约占213，由右下肺动脉干构成，其正常宽度不超过15mm，沿中间段支气管外缘平行向外下走行。右肺门上、下部相交形成一钝的夹角，称肺门角，正常该角顶清晰。
(2)左肺门亦分为上、下两部。上部由左肺动脉及其分支、左上叶支气管和左上肺静脉及其分支构成；下部由左下肺动脉及其分支构成，常被心影所遮盖(如下图)。
2、侧位肺门 侧位胸片上，两饲肺门阴影大部分重叠，若以侧位气管轴线为界，右肺门略信其前下，左肺门大部分在其后上。侧位肺门影前缘为右上肺静脉干形成的椭圆形阴影，前后径为2cm左右；中间纵行透亮区为气管及气管分叉，其内圆形透亮影表示支气管开口，右侧在上，左侧居下；后上缘为左肺动脉弓，下缘由两下肺动脉构成下行的树枝状影。因此，侧位肺门影似一尾巴拖长的“逗号”(如上右图)：
（七）肺纹理

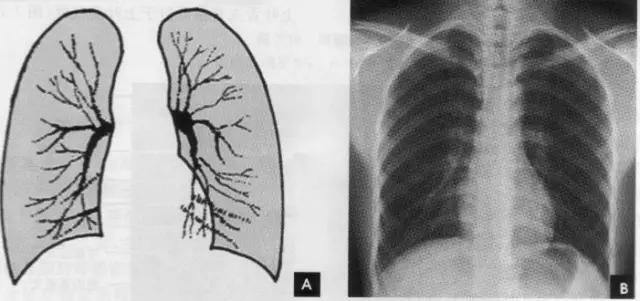

肺纹理为自肺门向肺野呈放射状分布的树枝状阴影，它主要是肺动脉的投影，肺静脉、支气管和淋巴管也参与形成。平片可显示肺纹理的多少，粗细．分布，有无扭曲、变形与移位等。肺纹理由肺门向外围延伸，逐渐变细，至肺野外带渐细小而稀少，距侧胸壁内缘约1cm范围内的肺野基本无肺纹理可见（图下图）。
（八）肺的辩巴引流
肺的淋巴循环非常丰富，肺淋巴管网分为三组．酃胸膜淋巴管网、血管周围淋巴管网和支气管周围淋巴管网。肺的淋巴引流分为深浅两层：胸膜淋巴管网，属于浅层，分布于胸膜内，在胸膜中再汇集成几支主要淋巴管，引流人支气管肺淋巴结（即肺门淋巴结）；血管周围淋巴管网和支气管周围淋巴管网属于深层，首先在肺泡管周围形成淋巴管丛，并汇集成几支淋巴管，这几支淋巴管包绕于支气管、肺动脉和肺静脉的外周，最后引流至支气管肺淋巴结。深浅两层淋巴管之间有吻合支。两肺淋巴引流到纵隔淋巴结的分布，有一大致的范围，每侧肺均可分为上、中、下三区，这种分区与肺叶的划分是不一致的(如图)。
四、气管与支气管
在高千伏或常规胸片上，气管和肺门区的主、叶支气管可以显示；肺段以下支气管因与周围含气肺组织缺乏对比，而不能显示。须借助于支气管造影方能显示其分布和腔内状况。
气管起自喉部环状软骨（12~19个，多为14~16个）下缘（相当于第6～7颈椎平面），长10～13cm（男子10.63cm，女子9.8cm），宽1.5～2.0cm（男子2cm，女子1.8cm），在第5～6胸椎平面分为左、右主支气管，其远端形成隆突角（或气管分叉角），正常该角为60°～85 °（女子略大于男子）。右侧主支气管粗短、陡直，平均长约2. 5cm，与体轴中线的夹角为20°～30°；左侧主支气管细长、倾斜，平均长约5cm（男子较女子稍长），与体轴中线的夹角为40°～55°。由于支气管的形态特点和右肺容积比左肺大，故气管内异物坠入有支气管的机会较多。两侧主支气管分别分出肺叶支气管，继而再分出肺段支气管，并继续逐级分支，直到终末细支气管。

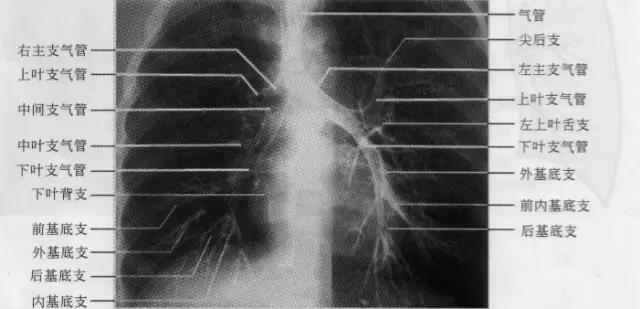

右侧支气管分为上、中、下肺叶支气管及其所属10支肺段支气管。上叶支气管与右主支气管几呈直角向外侧分出，进入上叶后随即分出尖、后、前三支肺段支气管。自上叶开口向下至中叶开口的一段支气管是中间段支气管，无任何分支。自中间支气管下段前壁发出中叶支气管的内、外两支肺段支气管。下叶支气管为中间段支气管的直接延续．宽约1cm，主干甚短，共分为背支、内基底支、前基底支、外基底支和后基底支5支肺段支气管：在正位片上，四基底支自外向内的顺序，依次为前、外、后、内；侧位片上，自前向后依次为前、内、外、后。左侧支气管分为上、下肺叶支气管及其所属8支肺段支气管。左上叶尖后支相当于右上叶的尖支和后支；左下叶前内基底支相当于右下叶的前、内基底支；左侧无中间支气管，相当于右中叶的左上叶舌支直接开口于上叶支气管（如下图）。
五、膈
隔为一薄层肌腱组织，位于胸腔和腹腔之间，分左右两叶，各呈圆顶状，其上、下面分别为胸、腹膜昕覆盖。膈上各肌束之间有三角形裂隙，有数孔道供贯通胸腹腔的结构经过，其三角区和孔道均构吱横瞒的生理薄弱点，是膈疝的好发部位。膈肌的运动是呼吸动作的重要部分，占肺活量的60%。膈吼收缩时，圆顶减小并降低；弛缓时，圆顶抬高。膈的运动幅度在平静呼吸时为1～3cm，深呼吸时为1～5 cm。两膈的活动度大致对称。
在正位胸片上，膈显示为圆顶状阴影，边缘光滑整齐，顶峰靠近中内1／3处。内侧与心脏形成心膈角。外侧与胸壁相交形成肋膈角；在侧位片上，圆顶部靠前，前端与前胸壁形成前肋膈角，后部与后胸壁形成后肋膈角，正常时前、后肋膈角均为锐角，后肋膈角位置最低。右膈顶的位置，一般与第6前肋或第10后肋等高，多数人右膈比左膈高1～2cm，这是因为心脏位置偏于胸腔左侧，故而将左膈压低。膈的位置在正常时可有若干变动：例如儿童膈位置较高，老年人则较低；矮胖型膈位置较高，瘦长型则较低；卧位时膈位置较高，立位时则较低；呼气时膈位置较高，吸气时则较低等。
膈形态的变异有：
①局限性瞒膨出：系蕊部分肌纤维短而薄弱引起张力不匀所致。
②波浪瞒：在深吸气时膈面呈3～4个小弧形隆起影，边缘部相互重叠。这是由于膈个别肌束肥大引起其收缩不均匀所致。

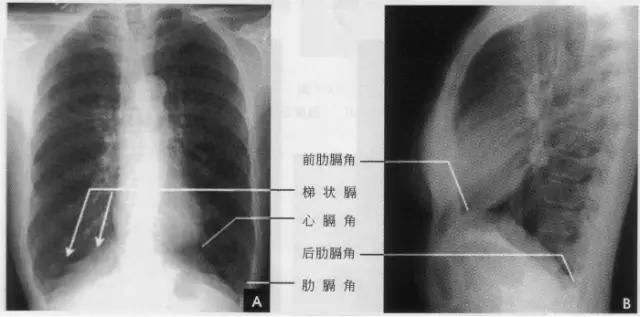

③梯状膈。深吸气时膈面出现数个呈梯状排列、尖端引向外上方的突起影，这是由于附着于各前肋端的膈面被肋骨过度牵引所致(如下图)。
六、纵隔
纵隔位于胸骨之后，胸椎之前，介于两肺中间，富上至下、自前至后把胸腔分为左右两半。其上界是胸腔入口，下界为膈。两侧为纵隔胸膜和肺门。其中有心脏、大血管、气管、主支气管、食管、淋巴组织、胸腺、神经及脂肪等器官和组织。

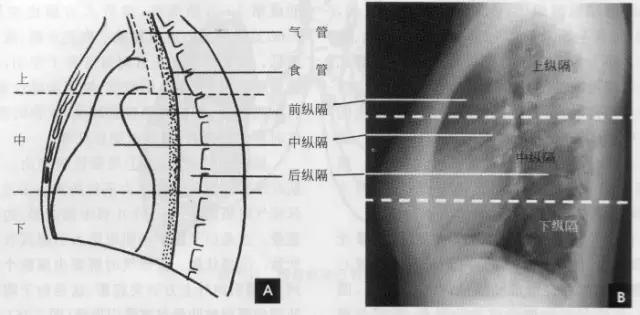

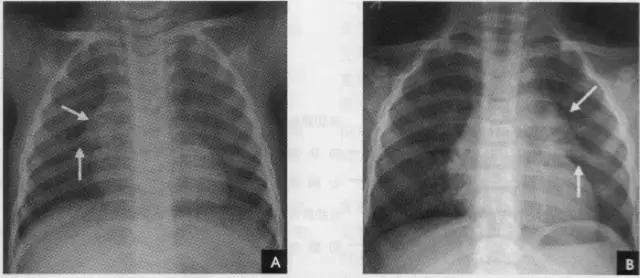

纵隔的分区对确定纵隔病变的部位和分析病变性贡有重要意义。分区的方法有多种，一般采用九分区法，即在侧位胸片上将纵隔划分为前、中、后夏上、中、下共九个区。前纵隔系胸骨之后，心脏、升主动脉和气管之前的狭长三角形区域，中纵隔相当于心脏、主动脉弓、气管和肺门占据的范围，食管前缘为中、后纵隔的分界线，食管以后和胸椎旁沟 l为后纵隔；自胸骨柄、体交界处至第4胸椎下缘连一水平线，其上为上纵隔，其下至肺门下缘的水平线（相当于第4前肋端至第8胸椎下缘的连线）为中纵隔，肺门下缘的水平线以下至膈为下纵隔(如上图)。后前位胸片上，纵隔在两肺之间形成致密阴影，隙气管和主支气管可以分辨外，其余结构间无明显对比，只能看到其与肺部邻接的轮廓。正常时因胸腔两侧压力相等，纵隔阴影居中，呼吸时无左右移动。儿童在2岁以下胸腺生长速度较纵隔快，在后前位胸片上常见一侧或两侧纵隔阴影增宽，边缘锐利，通常自上纵隔开始，向下逐渐增大向肺内凸出，下端成角，使增大的胸腺呈三角形，这是典型表现，遵骑踩影酷似船帆，故亦称“船帆征”，尤以呼气时明显(如下图)。
七、心脏大血管
心脏和大血管在平片上的投影彼此重叠，仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边缘显示出来。常用后前位、右前斜位、左前斜位和左侧位的摄影，分述如下：
（一）后前位

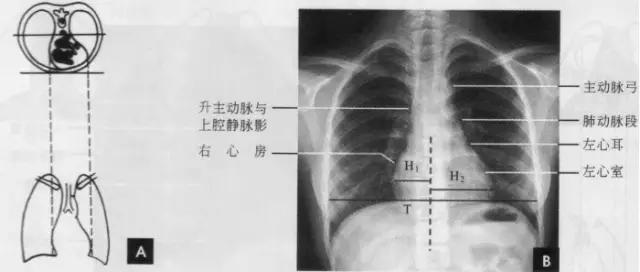

正常心影2/3位于中线左侧，1／3位于右侧，心尖指向左下，心底部朝向右后上方，形成斜的纵轴。后前位心脏大血管有左右两缘：心右缘分为两段，上段为升主动脉与上腔静脉的总合影，在幼年和青年人边缘主要为上腔静脉影向上延伸，在老年人常见纡曲延长的升主动脉影突出于上腔静脉边缘之外；心右缘下段为右心房所构成，有时在心瞩角内可见一向外下方倾斜的三角形影，为下腔静脉攻肝静脉影，深吸气时明显。心左缘分为三段，上段为主动脉弓；中段为肺动脉主干，但偶尔可为左稀动脉构成，称肺动脉段或心腰，此段较低平或稍突出：下段由左心室构成，左心室在下方形成心尖。左心室与肺动脉之间有长约10cm的一小段，由左心耳构成，正常时不能与左心室区分。透视下左心室与肺动脉段的搏动方向相反，两者的交点称相反搏动点，该点上下两侧心缘里“翘翘板”样运动，该点位置是衡量左右心室增大的一个重要标志。肥胖人左心膈角常有脂肪垫充填，为密度较低的软组织影。后前位能了解心胸及肺循环概况，正常人心（h1 h2）胸(t)比率不大于0.5（如下图）。 （右前斜位）

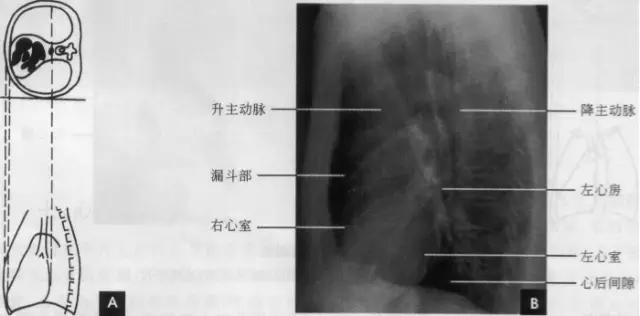

标准右前斜位（又称第一斜位）为后前位向左旋转约45。所得影像。心前缘自上而下由主动脉弓曼升主动脉、肺动脉、右心室漏斗部、右心室前壁和左心室下端构成。升主动脉前缘平直，弓部则在上方弯向后行；肺动脉段和漏斗部稍为隆起；心尖以上大部分为右心室构成。心前缘与胸壁之间有尖向下的三角形透明区称为心前间隙。心后缘上段为左心房，下段为右心房，两者无清楚分界。心后缘与脊柱之间透明区称心后间隙，食管在心后间隙通过，钡剂充盈时显影。右前斜位主要观察右室流出道及左心房大小（如下图）。
（三）左前斜位

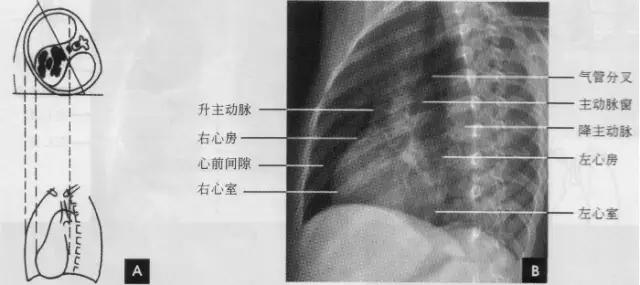

从后前位向右旋转约60。得到左前斜位（又称第二斜位）．此时室间隔与中心x线接近平行。因此．两个心室大致是对称的分为两半，前方一半为右心室．后方一半为左心室。心前缘上段为右心房．下段为右心室，右心房段主要由右心耳构成，房室分界不清。右心房影以上为升主动脉，两者相交成钝角：心后缘可分为上下两段，上段由左心房，下段则由左心室构成。左心室段的弧度较左心房大，两个不同弧度的交接点，可作为两者的分界。通过主动脉窗可兄气管分叉，主支气管和肺动脉，左主支气管下方为左心房影。左前斜位可了解各房室和主动脉情况（如下图）。

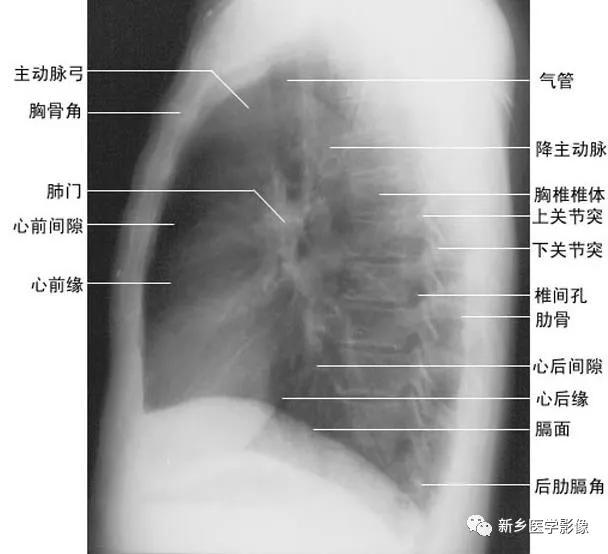

（四）左侧位
心影从后上向前下倾斜，心前缘下段为右心室前壁，上段则由右心室漏斗部与肺动脉主干构成，再苣上为升主动脉前壁，直向上走行。这些结构与翦髓壁之间的三角形透亮区称为胸骨后区。心后缘上中段由左心房构成，下段则由左心室构成。心后下缘、食管与膈之间的三角形间隙，为心后食管前间隙(如下图)。
（五）影响纵隔心血管形态的生理因素

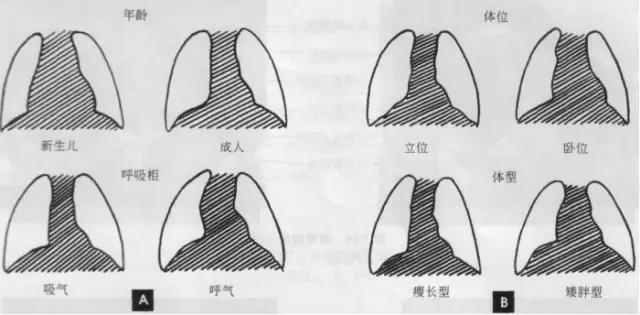

正常心血管的大小和形态受年龄、呼吸相、体位和体型等因素的影响而有差异：新生儿纵隔阴影宽而短，随着年龄增长逐渐趋于狭而长；呼气时纵隔阴影相对地变宽而短，吸气时相对地变狭而长；卧位较立位时宽而短；瘦长型较矮胖型者狭而长(如下图)。
【版权声明】本平台属公益学习平台，转载系出于传递更多学习信息之目的，且已标明作者和出处，如不希望被传播的老师可与我们联系删除
详细的胸部X线解剖，最基础最实用！
来源：医学影像学在线
两肺含有空气，因而可与周围组织及器官形成鲜明的自然对比，胸部x线平片为诊断提供了极为有利的条件。由于胸部x线影像是胸腔内、外各种组织和器官重叠的复合影像，同时常常存在解剖变异等因素，因此掌 握正常x线解剖是识别和分析胸部病变的基础。
一、胸廓
正常胸廓由软组织与骨骼组成，两侧对称（如下图）。
（一）软组织 1、胸锁乳突肌及锁骨上皮肤皱褶 胸锁乳突肌起自胸骨柄及锁骨内端，向后上方斜行，止于乳突，在两肺尖内侧形成外缘锐利且较均匀的致密阴影。在胸骨头和锁骨头及锁骨之间形成一个小三角间隙，叫锁骨上窝或胸锁乳突肌间隙。当颈部偏斜时，两侧胸锁乳乳突肌阴影可不对称，勿误为肺尖部病变。锁骨上皮肤皱褶为与锁骨上缘平行的薄层软组织影，其厚度为3～5mm，内侧与胸锁乳突肌阴影相连，略成直角，系锁骨上皮肤及皮下组织的投影。
2、胸大肌起于锁骨的外侧分，胸骨和第1~6肋软骨，肌束行向外上方，至于肱骨大结节嵴。在肌肉发达的男性，于两肺中部的外侧形成扇形均匀致密影，下缘锐利呈斜行曲线，自肺野伸向腋部，与腋前皮肤皱褶相延续。
3、乳房及乳头 女性乳房于两下肺野形成半圆形的密度增高影，其下缘清楚，并向外与腋部皮肤连续，上缘不清，且密度自下而上逐渐变淡以至消失，其位置随年龄的增长而下垂，一般两侧对称。乳头在两下肺野相当于第5前肋间处形成边缘清楚的小圆形致密阴影，乳房越薄，乳头影境界越清晰，其特点亦为左右对称。青春期乳头呈半球状，约在第2~6肋之间。妊娠期乳腺可明显增大，至哺乳期结束后，乳房逐渐缩小，失去弹性而下垂，到老年期，乳房逐渐萎缩。
（二）骨骼 胸廓前有胸骨、锁骨，后有胸椎、肩胛骨，肋骨则围绕其间。
1、肋骨共12对，每根肋骨分为前肋、腋段和后肋三段：同一肋骨前后段的位置不同，一般第6前肋与第10后肋等高。前段扁薄，密度略低，自外上向内下倾斜走行并形成肋弓；后段圆厚，密度略高。呈水平状向外下走行；在无变异的情况下，两侧肋骨的位置及肋间隙的宽度基本对称，故肋骨及肋间隙常被用作胸部病变的定位标志。第1~10肋骨前端有肋软骨与胸骨连接，因肋软骨未钙化时不显影，故肋骨前端多呈游离状。25岁以后第1对肋软骨首先钙化，其他肋软骨随年龄增长，自下而上逐条钙化。第一肋骨常常显示不规则钙化区，尤其是中年以后。下部诸类也显示局限性的钙化，即使在成年人也是这样。在女性的软骨钙化常常示不规则的，造成斑点状形态。而在男性钙化可以局限于软骨之上下缘，造成线样阴影。有时下肋部肋软骨的钙化极为广泛，造成下肺野内带不规则的斑点状致密影。肋骨有很多种先天变异（下图），常见的有以下几种：
(1)颈肋自第7颈椎处发出，可发生于一侧或两侧，较第1对肋骨小，并往往较直而不呈弧形。有时第1对肋骨发育不完全，形态与颈肋相似，但根据第7颈椎的两侧横突向下倾斜，而第1胸椎的两贸横突向上倾斜的特征，可协助判断肋骨的起源：
(2)叉状肋为最常见的肋骨变异。多发生在第3、4肋骨，表现为肋骨前端呈叉状，亦可同时伴有增宽或缩短变形；或一支膨大另一支短小；或在肋骨上仅见一骨性突起；或在分叉的前端呈环状畸形。
(3)肋骨联合常见于第5、6肋骨后段近脊柱旁，相邻肋骨间有骨性联（又称骨桥），肋间隙变窄。
(4)肋骨缺如或发育不全。
在常规前位x胸片上，肋骨特别是其后部非常分明，第一肋骨的前端宽大恰好位于锁骨水平之下，由此可以识别，也可以借助和他构成关节的第一胸椎至关系来识别。第一胸椎和第七颈椎的鉴别可由他们的横突方向来判断，前者横突下上，向外倾斜，而后者横突指向下外方。这种鉴别对于有颈肋者颇有价值，因为有时颈肋很长与第一肋骨极为相似。
2、肩胛骨在标准后前位胸片上，应投影于肺野之外，如两肩向前旋转不够或于前后位，尤其是卧位投照时，胛骨影可呈带状重叠于中上肺野的外侧部。
3、锁骨 在标准后前位胸片上，两侧锁骨内端亏蝇骨柄形成胸锁关节，该关节到中线的距离应相等：两侧锁骨外端与肩峰形成肩锁关节。
4、胸骨 在标准后前位胸片上，大部分胸骨与纵隔阴影重叠，仅胸骨柄两侧外上缘可突出于纵隔影之外，投照位置略有偏斜时尤为常见，其在侧位和斜位片上可全貌显示。
5、胸椎在标准后前位胸片上，胸椎位于纵隔阴影内，透过气管影可清晰显示第1～4胸椎，而心脏后方的胸椎仅隐约可见。
二、胸 膜 胸膜为菲薄的浆液膜，分壁层和脏层。壁胸膜贴附于胸壁内、膈上和纵隔的两侧面，按其所在部位分别命名为肋胸膜、膈胸膜和纵隔胸膜。脏胸膜包绕于肺的表面，并深入肺叶之间，形成叶间裂。叶间裂包括两层脏胸膜，分别包绕于相邻两个肺叶的表面，称叶间胸膜。右肺有两个叶间裂，即斜裂和横裂（水平裂），左肺只有一个叶间裂，即斜裂。壁胸膜和脏胸膜之间有潜在的密闭腔隙称胸膜腔，胸膜腔内为负压，使肺呈膨胀状态；胸膜腔内有少量浆液，在呼吸时起滑润作用，该体液是由壁胸膜分泌，脏胸膜吸收，经常保持一定数量，仔细观察，正常人也能见到。
某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
由于胸膜极为菲薄，x线检查时一般不能看到，只有在胸膜转折处，且x线与其走行方向平行时，才能在x线片上显示。以下几处正常胸膜可以显影： （一）肺尖部胸膜转折（第1、2肋骨伴随阴影）在正位胸片上，于肺尖部沿第1、2肋骨的下缘可见1～2mm宽的线条状阴影，边缘光滑，称为伴随阴影。
系胸膜在肺尖部的转折处以及胸膜外的一些组织的投影。
（二）叶间胸膜转折（叶间裂） 1、斜裂 一般在正位片上不能显示．在侧位片上表现为自后上斜向前下的线条状阴影：右德斜裂的后端起始于第4、5胸椎水平，斜向前下方走行，止于膈面距前缘2～3cm处，与膈顶部的水平面约成50°角；左侧斜裂后端起始点较右侧稍高，在第3～4后肋端水平，因而其倾斜度也较右饲稍大，前下端达肺的前下角处，与膈顶水平面约成60°角。叶间胸膜面通常略有弯曲，斜裂上半部稍斜向外，下半部稍斜向内，故在侧位片上可成s形。
2、横裂又称水平裂，约70%的人正、撼位胸片均可显影。在正位片上表现为右中肺野横行细线状阴影，从第6肋腋部水平自外向内延伸．并止于肺门外lcm处。可向上或向下倾斜10：左右或略成曲线；在侧位片上，横裂起白斜裂中部，向前呈水平方向走行达前胸壁。其位置的改变可作为判断肺体积变化的标志(如上图)。 某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
三、肺 （一）肺野 纵隔两旁含气的肺在胸片上所显示的透明区域称肺野，其透明度随呼吸而改变，深吸气时肺内含气量增多，透明度增高，呼气时则相反。 为便于指明病变的部位，通常人为地将一侧肺野纵向分为三等分，即内、中、外带。又分别在两侧第2、4肋骨前端下缘划一水平线，将肺野横向分为上、中、下三个肺野。一般将第1肋圈外缘以内部分称为肺尖区，将锁骨以下至第2肋圈外缘以内部分称为锁骨下区，将最下肺靠近膈面的部分称为肺基底部(如上图)。 （二）肺叶 在胸片上不能显示各肺叶的界限，但可通过正侧位胸片上显影的叶间胸膜推断肺叶的解剖范围。右肺分为上、中、下三叶；左肺分为上、下二叶(如上图)。
1、右肺上叶正位胸片上，在横裂以上的肺野大部分属于右肺上叶，仅后方下部和下叶的上部相重叠：右侧位胸片上右肺位于横裂上方、斜裂前方：
2、右肺中叶在正位片上，中叶在横裂以下，内邻右心缘，下接右膈顶，占据心膈角，外缘界限不清，不占据右肋瞒角。右侧位片上中叶在前下部，位于横裂下方和斜裂下部的前方，呈尖朝肺门的三角形。
3、右肺下叶 在正位片上，上部与右上叶重叠，下部与中叶重叠。右下叶上部投影到横裂上方，下缘接触右膈，占据右肋膈角，并与心脏右缘邻接。右侧位片上，右下叶位于斜裂后方，呈尖朝上的犬三角形。
4、左肺上叶 左肺上叶的范围和形状大致相当于右肺上叶和中叶所占据的肺野。
5、左肺下叶左肺下叶相当于右肺下叶所占据的肺野。除上述肺的分叶外，还可有先天变异而出现额外肺叶，称为肺副叶。副叶由肺叶间裂伸入肺叶内所形成。常见有下列4个： （1）奇叶系因奇静脉位置异常所致，发生率约为0.5%。胚胎发育早期，奇静脉跨于右肺尖，在肺曩上发育时，奇静脉应下移至肺尖内侧，最后固定于右侧纵隔内肺根上方。若这种滑移动作受阻，奇静脉即嵌入右肺上叶肺尖部，壁胸膜和脏胸膜也随之陷入，所以奇副裂由四层胸膜所组成，即两壁胸膜和脏胸膜，被奇静脉分隔的右肺上叶内侧部分称为奇叶。后前位胸片上，奇副裂呈细线状影，由右肺尖部向内、下走行至肺门上方，终端呈一倒置的逗点状，是奇静脉断面的垂直投影（如下图）：
(2)下副叶（心后叶）系下副裂自膈内侧部向下叶基底部伸入，把内侧基底段分隔成为独立的肺叶所致，发生率为6%～10%。两侧均可发生，以右侧多见。后前位胸片上，下副裂呈细线状影由膈面内侧向上、向肺门方向斜行，其长度随副叶伸入的程度而不同，下副裂的内侧部即为下副叶。
(3)后副叶在下叶背段下缘的后副裂呈水平方向伸人，把背段分隔为单独的肺叶，多见于右侧。其易在侧位胸片上显示，表现为一横行细线状影，与横裂约在同一平面；在后前位胸片上偶尔也能显示。
(4)左中副叶是左横副裂把舌叶与上叶其他部分分隔成为单独的肺叶，相当于右肺中叶。
（三）肺段
每个脯叶由2～5个肺段组成，各有单独的支气管。一般右肺分为10个肺段，左肺分为8个肺段。肺段多呈楔形，尖端指向肺门，基底指向肺的外围(图7-8、7-9)。正常情况下，x线平片不能显示肺段的界限，只有当肺段发生病变（如实变或不张）时，才能从相邻肺段对比下识别出来。
（四）肺小叶 肺段由许多肺小叶组成，其直径为1～2cm。每个肺小叶支气管分出 3～5支终末细支气管，每支终末细支气管支配小叶的一部分称为腺泡（即呼吸小叶），其直径约6mm。终末细支气管在腺泡内继续分出1、2、3级呼吸细支气管，以后再分为筛泡小管、肺泡囊，最后为肺泡，肺泡壁上有肺泡与呼吸支气管之间的通道（lambert孔）和肺泡之间的通道(kohn孔)。从呼吸性细支气管开始至肺泡．属于肺换气部分，其近侧的支气管都属于通气部分。（如下图）
小叶肺动脉伴随其进入肺小叶，小叶周围有疏松的结缔组织与其他小叶分隔，称为小叶间隔，其中有小叶肺静脉和淋巴管。正常胸片上。不能显示肺小叶和腺泡的轮廓。单个腺泡的直径4～7mm，当一个腺泡充满造影剂、渗出液、漏出液或肉芽组织等后，其在胸片上表现为类圆形结节状致密影，其形态如花瓣状，称为“腺泡结节”，是x线片土能识别的最小肺实质单位，因而可视其为肺实质的基本解剖单位。
（五）肺实质与肺间质 肺组织由肺实质与肺间质组成。肺实质为肺部具有气体交换功能的含气间隙及结构，包括缔泡与肺泡壁；肺间质是支气管和血管周围、肺泡间隔及脏胸膜下由结缔组织所组成的支架和间隙。
（六）肺门 x线肺门指肺动脉、肺叶动脉、肺段动脉、伴行支气管以及肺静脉构成。
1、正位肺门影后前位胸片上，肺门位于两肺中野内带第2～4前肋间处，通常左侧肺门比右侧高1～2cm，两肺门的大小和密度大致相等。
(1)右肺门可分为上、下两部。上部约占113，由上肺静脉、上肺动脉及下肺动脉后回归支构成。上肺静脉下后干构成右上肺门的外缘；右肺门下部 约占213，由右下肺动脉干构成，其正常宽度不超过15mm，沿中间段支气管外缘平行向外下走行。右肺门上、下部相交形成一钝的夹角，称肺门角，正常该角顶清晰。
(2)左肺门亦分为上、下两部。上部由左肺动脉及其分支、左上叶支气管和左上肺静脉及其分支构成；下部由左下肺动脉及其分支构成，常被心影所遮盖(如下图)。
2、侧位肺门 侧位胸片上，两饲肺门阴影大部分重叠，若以侧位气管轴线为界，右肺门略信其前下，左肺门大部分在其后上。侧位肺门影前缘为右上肺静脉干形成的椭圆形阴影，前后径为2cm左右；中间纵行透亮区为气管及气管分叉，其内圆形透亮影表示支气管开口，右侧在上，左侧居下；后上缘为左肺动脉弓，下缘由两下肺动脉构成下行的树枝状影。因此，侧位肺门影似一尾巴拖长的“逗号”(如上右图)：
（七）肺纹理 肺纹理为自肺门向肺野呈放射状分布的树枝状阴影，它主要是肺动脉的投影，肺静脉、支气管和淋巴管也参与形成。平片可显示肺纹理的多少，粗细．分布，有无扭曲、变形与移位等。肺纹理由肺门向外围延伸，逐渐变细，至肺野外带渐细小而稀少，距侧胸壁内缘约1cm范围内的肺野基本无肺纹理可见（图下图）。
（八）肺的辩巴引流 肺的淋巴循环非常丰富，肺淋巴管网分为三组．酃胸膜淋巴管网、血管周围淋巴管网和支气管周围淋巴管网。肺的淋巴引流分为深浅两层：胸膜淋巴管网，属于浅层，分布于胸膜内，在胸膜中再汇集成几支主要淋巴管，引流人支气管肺淋巴结（即肺门淋巴结）；血管周围淋巴管网和支气管周围淋巴管网属于深层，首先在肺泡管周围形成淋巴管丛，并汇集成几支淋巴管，这几支淋巴管包绕于支气管、肺动脉和肺静脉的外周，最后引流至支气管肺淋巴结。深浅两层淋巴管之间有吻合支。两肺淋巴引流到纵隔淋巴结的分布，有一大致的范围，每侧肺均可分为上、中、下三区，这种分区与肺叶的划分是不一致的(如图)。
四、气管与支气管
在高千伏或常规胸片上，气管和肺门区的主、叶支气管可以显示；肺段以下支气管因与周围含气肺组织缺乏对比，而不能显示。须借助于支气管造影方能显示其分布和腔内状况。
气管起自喉部环状软骨（12~19个，多为14~16个）下缘（相当于第6～7颈椎平面），长10～13cm（男子10.63cm，女子9.8cm），宽1.5～2.0cm（男子2cm，女子1.8cm），在第5～6胸椎平面分为左、右主支气管，其远端形成隆突角（或气管分叉角），正常该角为60°～85 °（女子略大于男子）。右侧主支气管粗短、陡直，平均长约2. 5cm，与体轴中线的夹角为20°～30°；左侧主支气管细长、倾斜，平均长约5cm（男子较女子稍长），与体轴中线的夹角为40°～55°。由于支气管的形态特点和右肺容积比左肺大，故气管内异物坠入有支气管的机会较多。两侧主支气管分别分出肺叶支气管，继而再分出肺段支气管，并继续逐级分支，直到终末细支气管。
右侧支气管分为上、中、下肺叶支气管及其所属10支肺段支气管。上叶支气管与右主支气管几呈直角向外侧分出，进入上叶后随即分出尖、后、前三支肺段支气管。自上叶开口向下至中叶开口的一段支气管是中间段支气管，无任何分支。自中间支气管下段前壁发出中叶支气管的内、外两支肺段支气管。下叶支气管为中间段支气管的直接延续．宽约1cm，主干甚短，共分为背支、内基底支、前基底支、外基底支和后基底支5支肺段支气管：在正位片上，四基底支自外向内的顺序，依次为前、外、后、内；侧位片上，自前向后依次为前、内、外、后。左侧支气管分为上、下肺叶支气管及其所属8支肺段支气管。左上叶尖后支相当于右上叶的尖支和后支；左下叶前内基底支相当于右下叶的前、内基底支；左侧无中间支气管，相当于右中叶的左上叶舌支直接开口于上叶支气管（如下图）。
五、膈
隔为一薄层肌腱组织，位于胸腔和腹腔之间，分左右两叶，各呈圆顶状，其上、下面分别为胸、腹膜昕覆盖。膈上各肌束之间有三角形裂隙，有数孔道供贯通胸腹腔的结构经过，其三角区和孔道均构吱横瞒的生理薄弱点，是膈疝的好发部位。膈肌的运动是呼吸动作的重要部分，占肺活量的60%。膈吼收缩时，圆顶减小并降低；弛缓时，圆顶抬高。膈的运动幅度在平静呼吸时为1～3cm，深呼吸时为1～5 cm。两膈的活动度大致对称。
在正位胸片上，膈显示为圆顶状阴影，边缘光滑整齐，顶峰靠近中内1／3处。内侧与心脏形成心膈角。外侧与胸壁相交形成肋膈角；在侧位片上，圆顶部靠前，前端与前胸壁形成前肋膈角，后部与后胸壁形成后肋膈角，正常时前、后肋膈角均为锐角，后肋膈角位置最低。右膈顶的位置，一般与第6前肋或第10后肋等高，多数人右膈比左膈高1～2cm，这是因为心脏位置偏于胸腔左侧，故而将左膈压低。膈的位置在正常时可有若干变动：例如儿童膈位置较高，老年人则较低；矮胖型膈位置较高，瘦长型则较低；卧位时膈位置较高，立位时则较低；呼气时膈位置较高，吸气时则较低等。
膈形态的变异有：
①局限性瞒膨出：系蕊部分肌纤维短而薄弱引起张力不匀所致。
②波浪瞒：在深吸气时膈面呈3～4个小弧形隆起影，边缘部相互重叠。这是由于膈个别肌束肥大引起其收缩不均匀所致。
③梯状膈。深吸气时膈面出现数个呈梯状排列、尖端引向外上方的突起影，这是由于附着于各前肋端的膈面被肋骨过度牵引所致(如下图)。
六、纵隔 纵隔位于胸骨之后，胸椎之前，介于两肺中间，富上至下、自前至后把胸腔分为左右两半。其上界是胸腔入口，下界为膈。两侧为纵隔胸膜和肺门。其中有心脏、大血管、气管、主支气管、食管、淋巴组织、胸腺、神经及脂肪等器官和组织。
纵隔的分区对确定纵隔病变的部位和分析病变性贡有重要意义。分区的方法有多种，一般采用九分区法，即在侧位胸片上将纵隔划分为前、中、后夏上、中、下共九个区。前纵隔系胸骨之后，心脏、升主动脉和气管之前的狭长三角形区域，中纵隔相当于心脏、主动脉弓、气管和肺门占据的范围，食管前缘为中、后纵隔的分界线，食管以后和胸椎旁沟 l为后纵隔；自胸骨柄、体交界处至第4胸椎下缘连一水平线，其上为上纵隔，其下至肺门下缘的水平线（相当于第4前肋端至第8胸椎下缘的连线）为中纵隔，肺门下缘的水平线以下至膈为下纵隔(如上图)。后前位胸片上，纵隔在两肺之间形成致密阴影，隙气管和主支气管可以分辨外，其余结构间无明显对比，只能看到其与肺部邻接的轮廓。正常时因胸腔两侧压力相等，纵隔阴影居中，呼吸时无左右移动。儿童在2岁以下胸腺生长速度较纵隔快，在后前位胸片上常见一侧或两侧纵隔阴影增宽，边缘锐利，通常自上纵隔开始，向下逐渐增大向肺内凸出，下端成角，使增大的胸腺呈三角形，这是典型表现，遵骑踩影酷似船帆，故亦称“船帆征”，尤以呼气时明显(如下图)。
七、心脏大血管
心脏和大血管在平片上的投影彼此重叠，仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边缘显示出来。常用后前位、右前斜位、左前斜位和左侧位的摄影，分述如下：
（一）后前位 正常心影2/3位于中线左侧，1／3位于右侧，心尖指向左下，心底部朝向右后上方，形成斜的纵轴。后前位心脏大血管有左右两缘：心右缘分为两段，上段为升主动脉与上腔静脉的总合影，在幼年和青年人边缘主要为上腔静脉影向上延伸，在老年人常见纡曲延长的升主动脉影突出于上腔静脉边缘之外；心右缘下段为右心房所构成，有时在心瞩角内可见一向外下方倾斜的三角形影，为下腔静脉攻肝静脉影，深吸气时明显。心左缘分为三段，上段为主动脉弓；中段为肺动脉主干，但偶尔可为左稀动脉构成，称肺动脉段或心腰，此段较低平或稍突出：下段由左心室构成，左心室在下方形成心尖。左心室与肺动脉之间有长约10cm的一小段，由左心耳构成，正常时不能与左心室区分。透视下左心室与肺动脉段的搏动方向相反，两者的交点称相反搏动点，该点上下两侧心缘里“翘翘板”样运动，该点位置是衡量左右心室增大的一个重要标志。肥胖人左心膈角常有脂肪垫充填，为密度较低的软组织影。后前位能了解心胸及肺循环概况，正常人心（h1 h2）胸(t)比率不大于0.5（如下图）。
（右前斜位）
标准右前斜位（又称第一斜位）为后前位向左旋转约45。所得影像。心前缘自上而下由主动脉弓曼升主动脉、肺动脉、右心室漏斗部、右心室前壁和左心室下端构成。升主动脉前缘平直，弓部则在上方弯向后行；肺动脉段和漏斗部稍为隆起；心尖以上大部分为右心室构成。心前缘与胸壁之间有尖向下的三角形透明区称为心前间隙。心后缘上段为左心房，下段为右心房，两者无清楚分界。心后缘与脊柱之间透明区称心后间隙，食管在心后间隙通过，钡剂充盈时显影。右前斜位主要观察右室流出道及左心房大小（如下图）。
（三）左前斜位 从后前位向右旋转约60。得到左前斜位（又称第二斜位）．此时室间隔与中心x线接近平行。因此．两个心室大致是对称的分为两半，前方一半为右心室．后方一半为左心室。心前缘上段为右心房．下段为右心室，右心房段主要由右心耳构成，房室分界不清。右心房影以上为升主动脉，两者相交成钝角：心后缘可分为上下两段，上段由左心房，下段则由左心室构成。左心室段的弧度较左心房大，两个不同弧度的交接点，可作为两者的分界。通过主动脉窗可兄气管分叉，主支气管和肺动脉，左主支气管下方为左心房影。左前斜位可了解各房室和主动脉情况（如下图）。
（四）左侧位 心影从后上向前下倾斜，心前缘下段为右心室前壁，上段则由右心室漏斗部与肺动脉主干构成，再苣上为升主动脉前壁，直向上走行。这些结构与翦髓壁之间的三角形透亮区称为胸骨后区。心后缘上中段由左心房构成，下段则由左心室构成。心后下缘、食管与膈之间的三角形间隙，为心后食管前间隙(如下图)。
（五）影响纵隔心血管形态的生理因素 正常心血管的大小和形态受年龄、呼吸相、体位和体型等因素的影响而有差异：新生儿纵隔阴影宽而短，随着年龄增长逐渐趋于狭而长；呼气时纵隔阴影相对地变宽而短，吸气时相对地变狭而长；卧位较立位时宽而短；瘦长型较矮胖型者狭而长(如下图)。
【版权声明】本平台属公益学习平台，转载系出于传递更多学习信息之目的，且已标明作者和出处，如不希望被传播的老师可与我们联系删除
小动物胸部X线摄影
本文将重点介绍创建高质量的犬和猫胸部X线片的基础知识，以及兽医护士/技术人员在获取这些图像时可以扮演的角色。
这篇文章是一系列文章中的第一篇，这些文章将讨论各种放射摄影的位置和技术。兽医技术员在兽医临床中的X线片程序的开发和维护中起着关键作用。因此，技术人员有责任熟悉以下基本知识:
l解剖和体位
l技术和图像形成
l放射科影像的质量控制。
本文的目的是回顾创建高质量犬猫胸片的3个基本组成部分，包括最终图像的体位、技术和质量控制。
随着成像技术的进步(计算机和数字射线摄影)，技术上的错误不那么常见了;然而，如果解剖没有被适当地校准并且体位不充分，那么所有的成像研究都是不可诊断的。
常规胸部x线检查包括3个图像:左右侧位图像和腹背位(VD)或背腹位(DV)图像。
胸部x线照射
从技术角度来看，应使用高峰值千伏(kVp) (80-120 kVp)和低毫安秒(mAs) (1-5 mAs)技术来获得胸部射线照相曝光。这种技术允许纬度(长灰度)图像，这在评估胸部结构时很重要。
对于任何15厘米或更长的犬(在肝脏或胸部最厚的地方测量)，应该使用网格(8:1，每英寸110线)。大多数放射科制造商都提供网格，所有放射科单元都配有网格托盘。对于几乎所有的放射设备，一个网格与放射机和工作台一起出售。
阳极的转子和阴极的聚焦杯/电子的低压电路应连接到脚踏或手动开关上，以便可以对吸气末时的曝光进行精确计时(表)。
常规视图
侧位图像

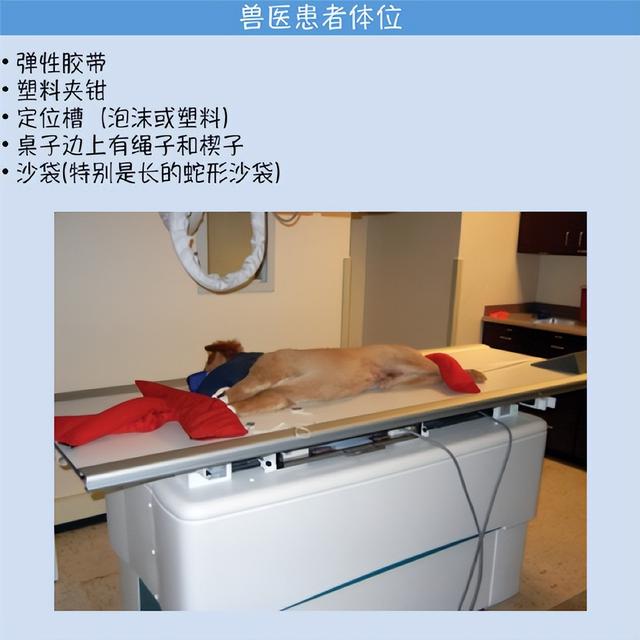

体位
对于右侧和左侧图像，患者被放置在台上，从属侧朝下，并用引导标记来标记，以在准直区域中指示从属侧为右(R)或左(L)。

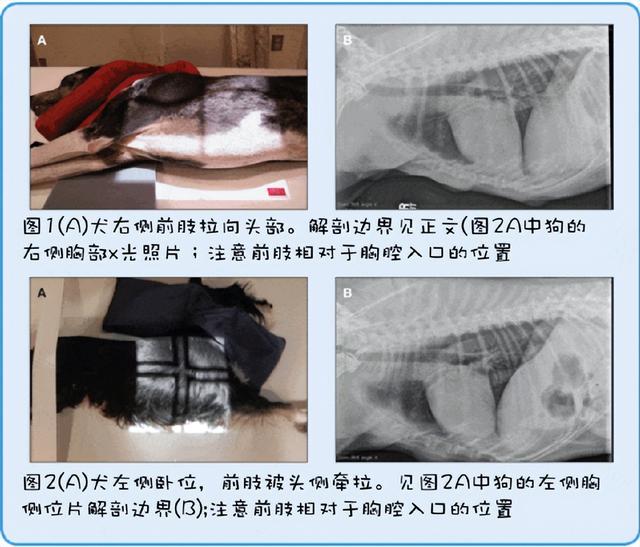

1.前肢肢应均匀地绑在一起并向头侧拉伸，这样肘部和三头肌组织就不会重叠在头侧胸部上(图1和图2)。
2.为了确定患者是否处于侧卧位并与台面平行，使用一个穿过胸骨并从背部穿过胸椎棘突的假想平面。
3.可以在肘部下放置一个泡沫楔子，以保持患者的侧卧(胸骨和椎骨与台面的距离相等)。
4.为了使患者保持一个真正的侧卧位，后肢也要用带子绑住并向尾部牵拉。
准直
要设置侧位图像胸部解剖边界的准直(右或左):
l准直灯的垂直线:背部触诊肩胛骨的尾侧边缘，并将垂直线置于该点。这允许心脏轮廓在图像的中心，给出心脏大小和形状的真实表示。
l准直灯的水平线:水平线应该位于一个假想的平面上，以便在背侧和腹侧之间均匀地平分胸腔。触诊胸骨柄并将准直光束的头侧边缘置于胸骨柄的有侧边缘；这将横梁的尾部边缘放置在第13肋头和T13的水平。
记住始终包括患者胸骨，以避免错过重要解剖结构：
l在大型犬中，可能需要排除棘突。如果需要，可能需要单独的图像。
l在胸部较深的品种中，如大丹犬、杜宾犬或獒犬，片盒/探测器板可以垂直转动，以在背侧和腹侧平面中包围整个胸腔。
l垂直转动片盒/探测器板不能包含整个胸腔；因此，为了完整起见，需要拍摄头部和尾部视图。
腹背图像
体位
对于腹背位，患者应取仰卧位。
1.使用V形槽有助于保持患者的脊柱和胸骨对齐。

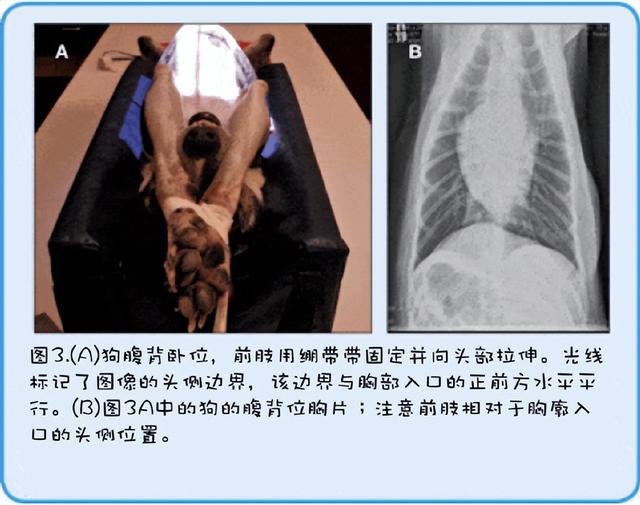

2.前肢均匀地绑在一起，向前拉，将患者的口鼻置于两肢之间(图3)。
3.后肢被拉向尾部并被固定。
步骤2中描述的技术不适用于：
l短头品种，如英国牛头犬或巴哥犬，可能患有上呼吸道疾病或阻塞的问题的
l软骨营养不良的品种，如腊肠犬或巴吉度猎犬，因为他们的身体不能这样做
当面对这些类型的患者时，确保头部和颈部在身体前方是直的，而不是向左或向右倾斜。
准直
为了设置腹背视图的准直，界标与侧位相同：
l准直器光的垂直线:将垂直线置于肩胛骨的尾侧边缘。这使得心脏轮廓位于图像的中心。
l准直器灯水平线:水平线应位于胸骨正上方，以便从左侧和右侧将胸腔一分为二。触诊并将准直光束的边缘置于胸骨柄的头侧边缘；这将横梁的尾部边缘放置到胸椎水平的第13肋骨。
l对于大型犬（如大丹犬），需要拍摄头部和尾部视图。
背腹图像
体位和准直
背腹位X线片是最难体位的X线片之一。背腹图像最好地显示了尾部肺叶的病变。
犬处于以下状态之一：

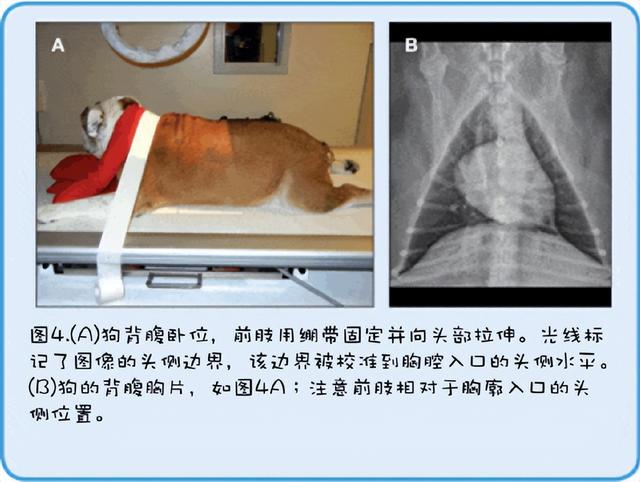

1.腹部平卧，不绑腿，形成“狮身人面像”姿势(图4)或蛙腿姿势(后肢)。患者的舒适是最重要的。
2.前肢被拉向头侧并外展。
3.解剖标志与腹背图像相同。
其他视图
人形图像

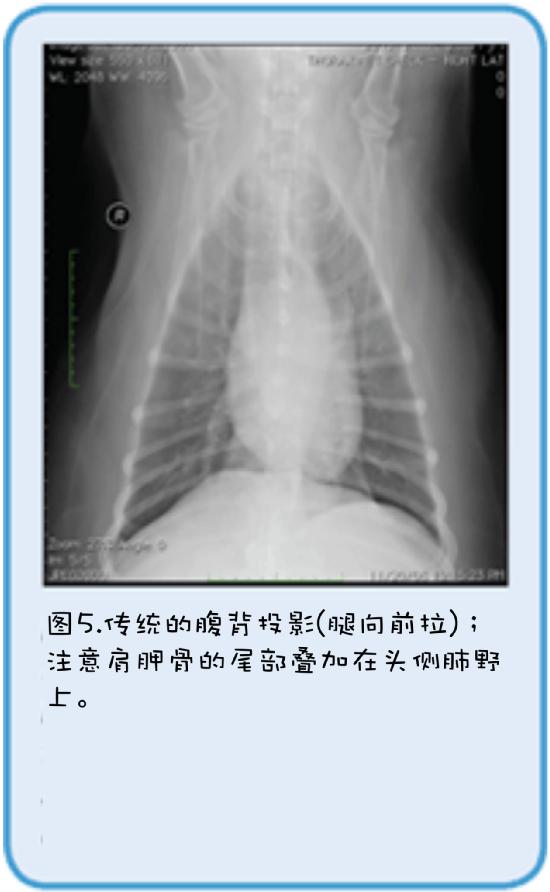

在传统的腹背图像中(前肢拉向头侧)，肩胛骨的尾部叠加在头侧肺野上(图5)。人形图像肩胛骨和头侧肺野不会叠加。

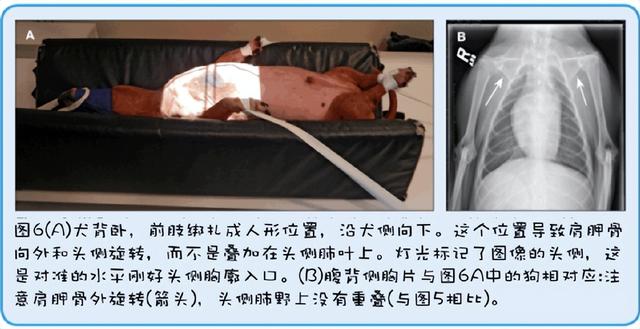

1.将患者平躺，分别用绷带固定前肢，并向尾部拉动，使其靠近体侧壁(图6)。
2.体位将与腹背视图相同。
水平光束图像
水平梁胸骨或背侧图像用于评估颅纵膈或胸腔内的液体/空气分布。
这些视图取决于以90度角操纵放射机器管的能力。此外，使用体位槽使这些视图更容易获得。
1.为了确定液体或自由空气的分布，将患者摆成腹背位(即背部平卧)。
2.为了显示前纵隔，将患者摆成背腹位。

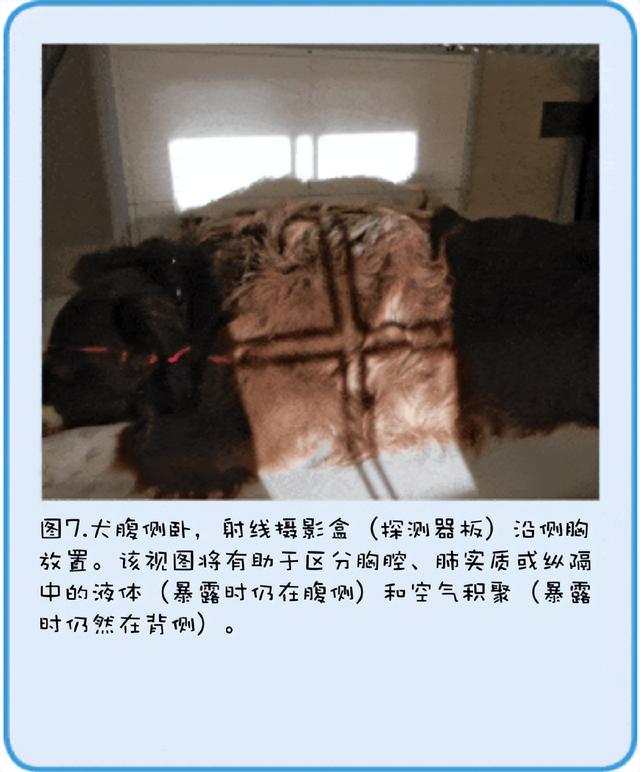

3.将片盒/检测器靠着身体侧壁放置，确保标记从属侧L或R。
4.体位与侧位图像相同(图7)。
质量管理
对于任何诊断图像的质量控制，请记住一个简单的4步法:
1.确定技术是否合适。
2.确定图像中是否存在适当的解剖结构。
3.检查体位的侧向性和平直度。
4.确定图像是否是在呼气末时拍摄的。
技术与解剖学
假设已经获得了所需的技术，确保包括适当的解剖结构。侧位、腹背位、背腹位、人形位和水平束投射应:
l从胸骨柄前缘延伸至肺缘/膈脚的尾侧缘。
l在腹侧视图中，需包括肋骨侧面或侧面的胸骨。
体位
如果该技术超过质量标准，并且存在正确的解剖结构，请检查患者的位置。
l对于侧位投照，使用整个胸椎肋骨头的重叠来确定患者是否处于真正的侧位(图1B和2B)。
l对于腹背图像，每个胸棘突的末端观察，有明显的菱形或泪滴形状，不能将胸骨和胸椎作为单独的结构。
l对于背腹图像，体位类似于腹背图像，因为胸椎棘突是从末端观察的，具有明显的菱形或泪滴形，不能将胸骨和胸椎作为单独的结构来观察。

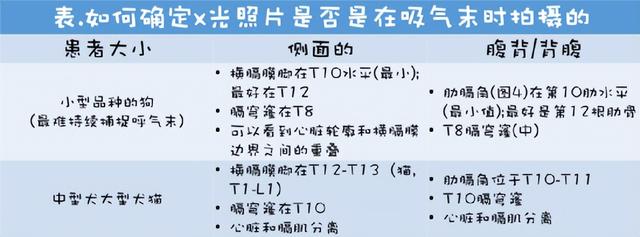

呼气末的图像采集
最后，确定图像是否是在呼气末拍摄的:
l在侧位图中，心脏轮廓的尾部不会叠加在横膈膜上，并且有一个倒置的三角形，该三角形是尾腔静脉、横膈膜和心脏的尾部边界作为边缘进行可视化。
l对于腹背视图，隔膜的圆顶或中心部分将与心脏轮廓的尾部边缘分离。膈脚的侧缘将到达第11或第12肋间间隙，右和左前肺叶将延伸到胸腔入口的水平。
l这些规则的例外是不能深呼吸的极度肥胖的患者。
总结
胸片经常被用作可能的胸内疾病的一线检查。为了提供尽可能准确的评估，需要高质量、正确体位的射线照片。
此外，胸部三视图(右侧、左侧和背腹侧或腹背侧视图)被认为是兽医护理的标准。遵循一致的、可重复的模式来获取胸片确保图像质量始终具有诊断价值。
参考文献
1.Burk RL, Feeney DA. Small Animal Radiology and Ultrasonography: A Diagnostic Atlas and Text, 3rd ed. Philadelphia: Saunders Elsevier, 2003.
2.KeelyJK, McAllister H, Graham JP. Diagnostic Radiology and Ultrasonography of the Dog and Cat, 5th ed. Philadelphia: Saunders Elsevier, 2011.
3.Sirois M, Anthony E, Mauragis D. Handbook of Radiographic Positioning for Veterinary Technicians, Clifton Park, New York: Delmar Cengage Learning, 2010.
4.Suter PF, Gomez JA. Diseases of the Thorax — Radiographic Diagnosis. Ames, Iowa: Iowa State University Press, 1987.
5.Thrall DE (ed). Textbook of Veterinary Radiology, 5th ed. Philadelphia: Saunders Elsevier, 2008.
6.Thrall DE, Robertson ID. Atlas of Normal Radiographic Anatomy and Anatomic Variants in the Dog and Cat. Philadelphia: Elsevier Saunders, 2011.
